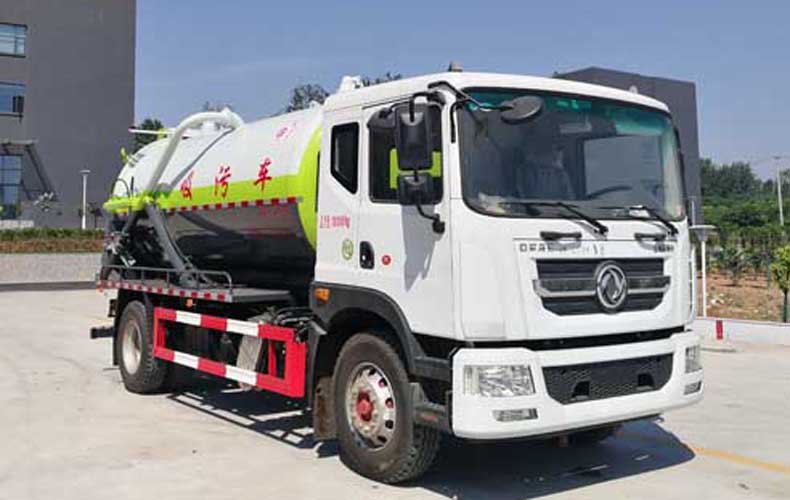

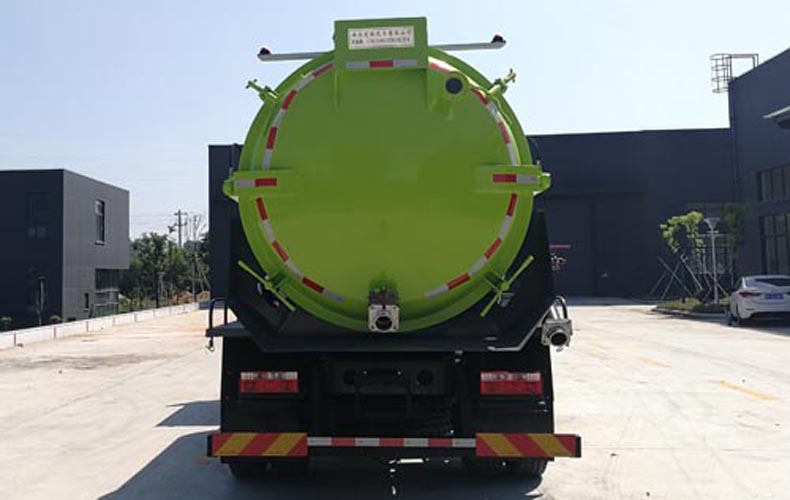

東風9噸吸污車 產品主要技術資料
|
產品名稱:
|
CSC5185GXW6型吸污車
|
外型尺寸:
|
7350,7900,8100×2500×3400
|
底盤型號:
|
EQ1185LJ9CDE
|
罐體容積(m3)
|
11立方米
|
總 質 量 : (kg)
|
18000
|
接近/離去角(° )
|
19/12
|
額定質量: (kg)
|
8800,8735,8465,8400
|
前懸/后懸:
|
1260/2140
|
整備質量:(kg)
|
9070,9405
|
*高車速(km/h):
|
105
|
排放標準:
|
GB17691-2018國Ⅵ
|
整車說明:
|
1、該車用于下水道吸污,主要專用裝置為吸污總成。罐體總?cè)萘?11立方米,罐體有效容積:10.5立方米。介質:液態污物,密度:800千克/立方米,罐體外形尺寸(直段長×直徑)(mm): 4000×1800,4500×1800,4700×1800。整車外形長/軸距對應關系為:7350/3950,7900/4500,8100/4700。2、側、后防護均采用冷彎型鋼/Q235,側防護螺栓連接;后防護焊接,截面尺寸:120×60mm,下邊緣離地高450mm。3、隨底盤選裝同系列的高頂駕駛室,ABS系統控制器型號/廠家:J ABS/焦作博瑞克控制技術有限公司。選裝后處理樣式,選裝燃油箱位置、電瓶位置、尿素罐位置、真空泵位置,選裝液壓油箱位置。選裝后排氣處理系統布置樣式,選裝后封頭樣式,選裝側面爬梯位置。隨底盤選裝儲氣罐安裝位置,選裝水循環泵樣式及安裝位置。
|
東風9噸吸污車 底盤參數
|
底盤型號:
|
EQ1185LJ9CDE
|
燃油種類:
|
柴油
|
軸 數:
|
2
|
前 輪 距:
|
1862,1933,1949
|
軸 距:
|
3600,3950,4500,4700,5000,5300,5600
|
后 輪 距:
|
1806,1865
|
輪 胎 數:
|
6
|
輪胎規格:
|
295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR
|
東風9噸吸污車 發動機參數
|
發動機型號
|
發動機生產企業
|
排量
|
功率
|
CY4SK761
YCS04200-68
D4.5NS6B220
B6.2NS6B210
B6.2NS6B230
D4.0NS6B195
D45TCIF1
B6.2NS6B260
|
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
昆明云內動力股份有限公司
東風康明斯發動機有限公司
|
4087
4156
4500
6200
6200
4000
4461
6200
|
145
147
162
154
169
143
162
191
|
吸污車專用功能說明:
★功能性
具有快速卸荷功能,抽吸作業后收管方便。
★作業范圍
吸污車主要適用于雨水井、沉淀井、溝渠的吸污清污作業。也適用于煉油、鋼鐵、化工、房管、環衛等行業的廢水、積淀物的抽吸、裝運和排卸作業。
★操作體驗
操作簡單、方便,布局合理、有效減少誤操作。
★作業效率
真空系統抽吸能力強,作業噪音低,抽吸效率高。多種安全保護配置:壓力安全閥、液位報警器等。
★外觀
罐體采用優質板材制作,內置高密度防腐處理,大大延長罐式使用壽命。
|
